Was ist ein APL? Einfach erklärt

DSL & Kupfer

Der APL verbindet das öffentliche Kupfernetz mit der Hausverkabelung und ist ein zentraler Messpunkt bei DSL-Schaltungen und Störungen.

Fachlich geprüftAus der täglichen PraxisGlasfaser-Kompass

Illustration: APL als Übergabepunkt am kupferbasierten Telekommunikationsanschluss.

Was ist ein APL?

APL steht für Abschlusspunkt Linientechnik. Er ist der Übergabepunkt zwischen dem öffentlichen Kupfernetz und der internen Hausverkabelung. Vom APL führt die Endleitung zur ersten TAE-Dose und anschließend zum DSL-Router.

Aussehen und Alter unterscheiden sich je nach Ausbauzeitraum, die technische Aufgabe bleibt jedoch gleich.

Gängige APL-Bauformen

Fünf typische APL-Varianten. Form, Material und Alter unterscheiden sich; die Funktion als Übergabepunkt bleibt gleich.

Technischer Signalweg

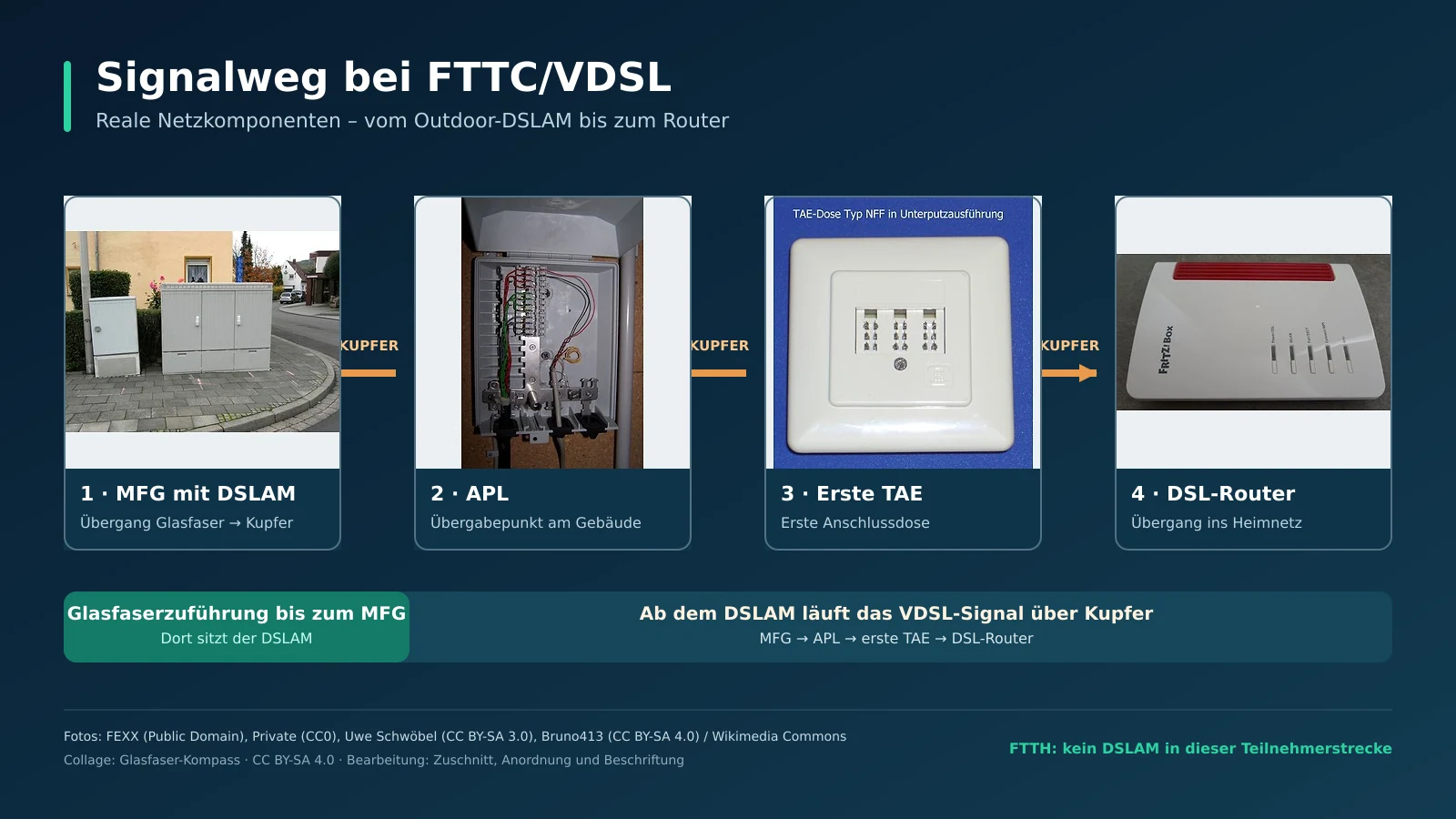

Fotocollage zum Signalweg vom MFG mit DSLAM über APL und erste TAE zum DSL-Router — Bei FTTC/VDSL befindet sich der DSLAM im Multifunktionsgehäuse (MFG). Von dort läuft die Kupferstrecke über den APL und die erste TAE zum Router.

Signalweg: Vermittlungsstelle beziehungsweise Glasfaserzuführung → MFG mit DSLAM → APL → erste TAE → Router.

Warum wird am APL gemessen?

Die Messung am APL trennt das öffentliche Netz von der Hausverkabelung. Sind die Werte am APL gut und an der ersten TAE deutlich schlechter, liegt die Ursache häufig in der Endleitung, einer Kontaktstelle oder der Anschlussdose. Sind die Werte bereits am APL auffällig, muss im Netz des Betreibers weiter geprüft werden.

Zuständigkeiten und typische Arbeiten

Bereich	Zuständigkeit	Typische Arbeiten
Öffentliches Netz bis APL	Netzbetreiber	Leitungsprüfung, Schaltung, Instandhaltung
APL	Netzbetreiber	Messung, Anschluss und Fehlerdiagnose
APL bis erste TAE	Gebäudeeigentümer beziehungsweise Fachbetrieb	Endleitung und interne Verbindungen
Router und Heimnetz	Anschlussnutzer	LAN, WLAN und Geräteeinstellungen

Vor dem Technikertermin

Keller oder Technikraum zugänglich machen, den APL nicht zustellen und die erste TAE-Dose freiräumen. Router, Netzteil und Anschlusskabel sollten vor Ort sein.

Typische Fehlerbilder

Keine DSL-SynchronisationLeitung, Kontaktstelle, TAE, Endleitung oder Router prüfen.

Zu geringe DatenrateDämpfung, Leitungslänge und Hausverkabelung können begrenzen.

Abbrüche bei FeuchtigkeitKabel, Muffe oder Anschlussbereich können betroffen sein.

APL nicht erreichbarOhne Zugang ist eine vollständige Messung häufig nicht möglich.

Häufige Fragen

Wer darf den APL öffnen?

Nur autorisiertes Fachpersonal des Netzbetreibers oder dessen Auftragnehmer.

Wem gehört der APL?

Der APL ist normalerweise Bestandteil des öffentlichen Telekommunikationsnetzes und bleibt Eigentum des Netzbetreibers.

Ist ein APL bei Glasfaser wichtig?

Bei einem reinen FTTH-Anschluss nicht. Dort sind Gf-AP, Gf-TA und gegebenenfalls ONT entscheidend.

Warum ist die erste TAE wichtig?

Sie ist der erste reguläre Anschluss- und Messpunkt hinter dem APL. Der Vergleich der Messwerte hilft bei der Eingrenzung.
